Suletud jahutustorni tööpõhimõte ja skeem
Suletud torni tööpõhimõte:
See kasutab veepumba või muu surveseadme tekitatud rõhku kõrgema temperatuuriga vee valmistamiseks kondensaatorist, neeldurist või protsessiseadmetest, st jahutusvesi transporditakse jahutustorni jahutusspiraali ja tsirkulatsioonivesi. siseneb jahutustorni. jahutustornis liikumise ja tuulevedelikuga soojusvahetuse kaudu läbib tagasivooluvesi pärast jahutustorni sisenemist torni ülaossa paigaldatud survepöörisdüüsi ja õhukanali ülemise osa moodustamiseks. vertikaalne allapoole suunatud suur kiirus Väikeste veepiiskade osakeste liikuv joa täidab veepiisa pindala suurendamise ülesande.
Kukkumise käigus puutuvad veepiisad kokku ka tõusva õhuvooluga, mis aeglustab veeosakeste langemiskiirust, pikendades seeläbi soojusvahetuse aega. Vedeliku soojus kandub esmalt vasktoru siseseinale, seejärel siseseinast vasktoru välisseinale ja seejärel välisseinalt pihustatavale veekilele. Veekile ja õhk moodustavad küllastunud kuuma ja niiske auru. Taaskasutusseade pihustusveekadude vähendamiseks.
Kui pihustatud vesi väheneb teatud koguseni, täiendatakse vett automaatselt ujuva kuulventiili abil jne. Lisaks, kuna jahutustorn eemaldab pakkimisseadme ja muutub õõnsaks torniks, väheneb torni takistus. Ventilaatori toimel suureneb tuule kiirus ja õhuhulk ning õhu-vee suhe paraneb, saavutades seeläbi jahutusefekti parandamise eesmärgi.
Vastuvool:
Ristvoog:
1. Veekogumispaak: koguge vesi pärast soojusvahetusspiraali läbimist kokku ning kasutage seda ka veekoguse hoidmiseks ja reguleerimiseks, et saavutada vee ringlussevõtu ja säästmise eesmärk.
2. Luugid: Torni sisenemiseks kasutage tuult ühtlaselt, et pritsitav vesi välja ei pritsiks.
3. Juurdepääsuuks: mugav hoolduseks ja järelhoolduseks.
4. Ventilaator: ventilaatorit kasutatakse õhu sissetoomiseks torni, et tekitada õhku suure voolukiirusega ja stabiilse vooluga, parandades seeläbi jahutuse efektiivsust ja tagades jahutusefekti.
5. Veekollektor: jahutusvee tsirkulatsioonikadude vähendamiseks kasutatakse suure tõhususega ja intensiivset veekollektorit.
6. Pihustussüsteem: pange torni sisenev kõrge temperatuuriga jahutusvesi nii palju kui võimalik laiendama kokkupuutepinda õhuga, suurendama kuuma vee vahetust veeauru vahel ja kandma üle kõrge temperatuuriga jahutusvee soojust. õhku, vähendades seeläbi jahutusvee temperatuuri. saavutada veeressursside taaskasutamise eesmärk.

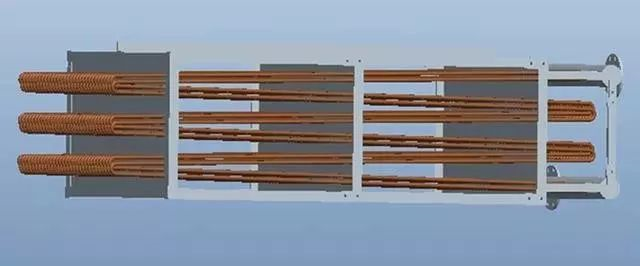

7. Kondensaator: kondensaator on jahutustorni põhikomponent. Selle mõistlik konstruktsiooni suurus ja mõistlik paigutus mõjutavad otseselt kogu jahutustorni soojusvahetuse efektiivsust ning mõjutavad ka kogu jahutusvee jahutustorni jahutusvõimsust. Kondensaatori kaldus paigutus soodustab talvel kondensaatori vee ärajuhtimist ning vasktoru külmumist ja pragunemist; nagu on näidatud järgmisel joonisel:
